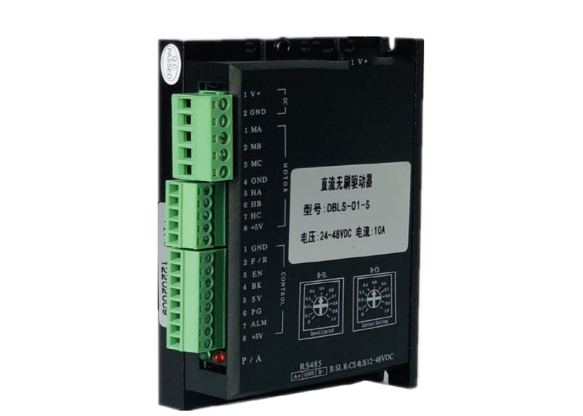

24V/48V低壓無刷驅動器DBLS-01-S帶485通訊有/無霍爾自動識別
發布時間:
2023-02-25
訪問量:
【概要描述】
DBLS-01-S無刷電機驅動器是為配合現代化工業自動控制領域而自主研發的驅動器,主要采高性能專用無刷直流電機驅動芯片,組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器適合驅動額定功率在200W以下的中小型無刷直流電機,有感無感電機通用。該驅動器采用新型的PWM技術,使無刷電機運行速度高,振動小,噪聲低,平穩性好,可靠性高。
DBLS-01-S無刷電機驅動器是為配合現代化工業自動控制領域而自主研發的驅動器,主要采高性能專用無刷直流電機驅動芯片,組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器適合驅動額定功率在200W以下的中小型無刷直流電機,有感無感電機通用。該驅動器采用新型的PWM技術,使無刷電機運行速度高,振動小,噪聲低,平穩性好,可靠性高。

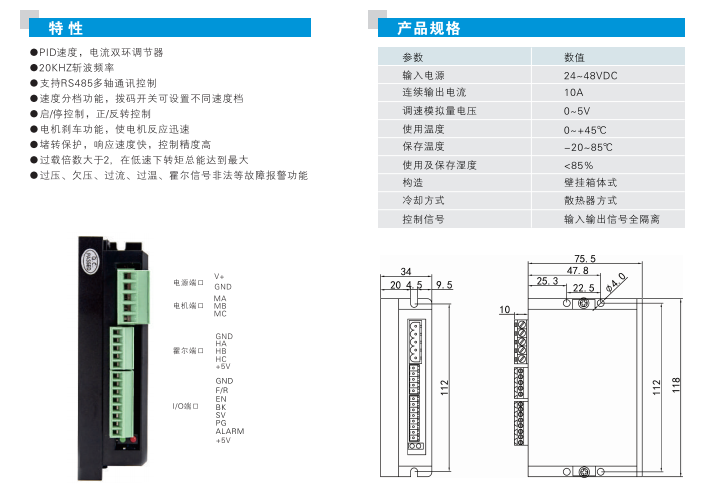

建議標準輸入電壓:24VDC~48VDC, 欠壓保護點 8VDC,過壓保護點 55VDC。
加速時間常數 出廠值:1.0 秒 其他可定制

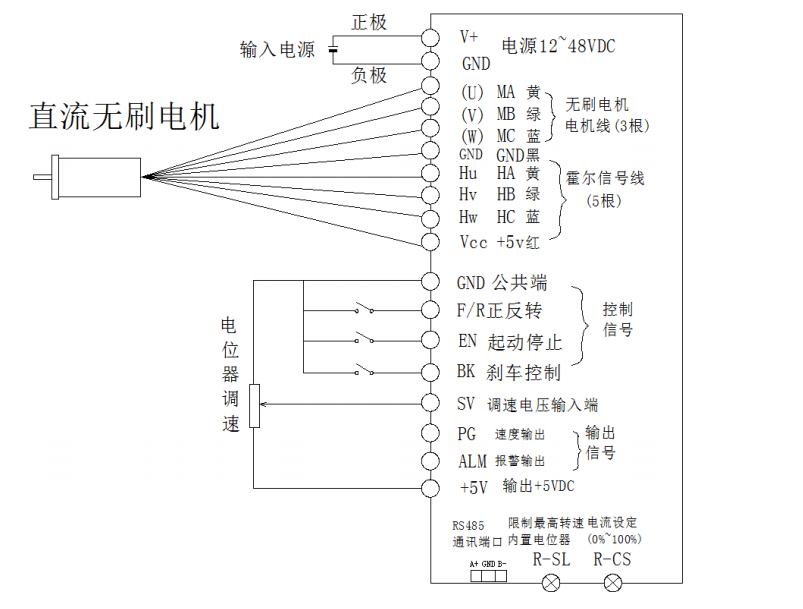

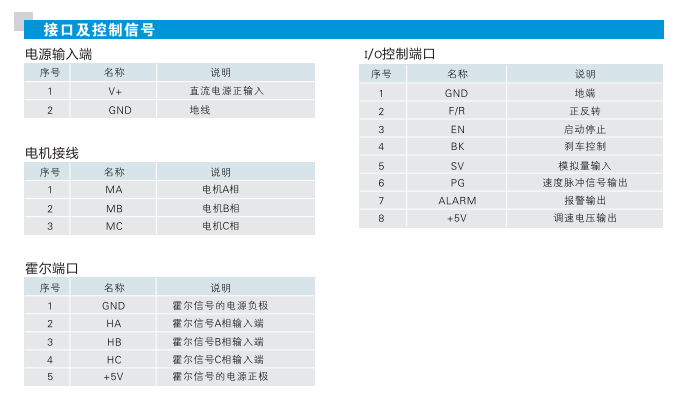

1 GND:信號地
2 F/R:正、反轉控制,接 GND 反轉,不接正轉
3 EN:使能控制;EN 接地,電機轉(聯機狀態),EN 不接,電機不轉(脫機狀態)
4 BK:剎車控制;當不接地正常工作,當接地時,電機電氣剎車。
5 SV: 模擬量 0-5V 輸入端
6 PG:電機速度脈沖輸出;當極對數為 P 時,每轉輸出 3P 個脈沖
7 ALM:報警輸出;當電路處于報警狀態時,輸出低電平
8 +5V:調速電壓輸出,可用電位器在 SV 和 GND 形成連續可調
通訊端口:RS485 雙線制串行鏈路通訊,可以通訊連接控制或是與電腦連接修改參數。
內置電位器 R-SI:調節電機速度增益,可以從 0~100%范圍內調速。
內置電位器 R-CS: MAX保護電流設定,內設電位器可設定 0%~100%連續電流保護
注意:如不需要外接電位器調速,可直接SV 和+5V 短接,再由GND 和EN 短接控制啟停
通訊模式采用標準 Modbus 協議,符合國家標準 GB/T 19582.1—2008。使用基于 RS485 雙線制串行鏈路通訊,物理接口采用常規 3 針 2.54 接線端口(A+,GND,B-)端子,串行連接非常方便。傳輸模式 RTU,效驗模式 CRC,CRC 起始字 FFFFH。數據模式 8 位異步串行,1 停止位,無效驗位,支持多種通訊速率(具體見參數表)。
驅動器重新上電后,EN 保持斷電前的狀態。
功能參數支持 03H 多寄存器讀,06H 單寄存器寫。
